سیستم VRF

تاریخچه VRF

VRF اولین بار سال ۱۹۸۲ در داخل ژاپن اختراع و تولید شد . هم اکنون سیستم های تهویه مطبوع VRF در ۵۰ درصد از ساختمان های اداری و در ۳۳ درصدر ساختمان های بزرگ تجاری این کشور به کار ميرود .



VRF چیست ؟

مخفف این سه کلمه می باشد:       Flow) F  –   (Refrigent) R  –   (variable) V)

به معنای جریان متغیر سیال در پنل ها (یونیت داخلی) می باشد . به تعریف ساده تر این دستگاه شبیه کولر گازی با چندین یونیت داخلی می باشد.

*با توجه به حساسیت سیستم V.R.F اجرای آن کار بسیار تخصصی می باشد که در صورت وجود کوچکترین نقص در طراحی یا اجراء کل سیستم دچار مشکل خواهد شد. پس بهتر است در صورت خرید دستگاه از هر شرکت و یا برندی کار طراحی، نصب و اجرا نیز به عهده فروشنده باشد.



طريقه کار کرد سیتم های VRF

سیستم‌های پمپ گرمایی مولتی اسپلیت، که در داخل آنها از تعدادي واحد داخلی متصل به یک واحد خارجی استفاده می‌شود، از یک تکنولوژي مناسب برای ساختمان‌های مسکونی و تجاری سبک به سیستم‌های با جریان متغیر مبرد یا VRFمتحول شده‌اند که می‌توانند تهویه مطبوع خوبي را برای ساختمان‌های تجاری عظيم فراهم نمایند.

در فناوری VRF از کنترل‌های هوشمند یکپارچه، محرک‌های سرعت متغیر(VSD) ، لوله‌کشی مبرد، و بازیابی گرما برای تولید محصولاتی استفاده می‌شود که واجد ویژگی ‌هایی مانند سهولت نصب بازدهي بالای انرژی، انعطاف پذیری عملکرد، و کنترل منطقه هستند.

در فناوریVRF  کنونی از موتورهایی با مبدل جریان (کموتاتور) الکترونیکی(ECM)، کمپرسورهای پیچی با محرک معکوسگر، کمپرسورهای چندتایی، پیکربندی‌های چندکاره، مداربندی پیچیده مبرد و روغن، برگشت‌ها، و کنترل‌هایی استفاده می‌شود که اجازه می‌دهند تا ۶۰ واحد داخلی یا بیشتر به شکل متصل به یک واحد خارجی کار نمايد سیستم‌های مولتی اسپیلیت متشکل از چند قسمت داخلی متصل به یک واحد خارجی ميباشد.

سیستم‌هایVRF  انواع پیشرفته‌ ای از سیستم‌های مولتی اسپیلیت بدون کانال هستند که اجازه می‌دهند واحدهای داخلی زيادي به هر واحد خارجی متصل شوند و امکانات اضافه ‌ای از قبیل گرمایش و سرمایش همزمان و بازیابی گرما را نیز فراهم کنند. سیستم‌های پمپ گرمایی مولتی اسپیلیت گرمایش در تمام واحدهای داخلی، یا سرمایش در تمام واحدها را امکان پذیر می‌سازند؛ نه گرمایش و سرمایش همزمان. اما سیستم‌های VRF امکان گرمایش و سرمایش همزمان و همچنین بازیابی گرما جهت کاهش مصرف انرژی طی فصل گرمایش را فراهم می‌کنند.

VRF - کولر گازی تابلو برق Bently - سیستم VRF - www.bently.cool

مزایایی استفاده از سیستم V.R.F

۱) مدیریت پنل ها جهت افزایش بهره وری تا ۲۰%: به طور مثال اگر ظرفیت یک کندانسور
Btu/h 100000 باشد مجموع ظرفیت یونیت های داخلی متصل به آن می تواند تا Btu/h 120000 باشد و این به معنای افزایش ظرفیت دستگاه نیست بلکه به معنای مدیریت ظرفیت و تقسیم بار برودتی بین یونیت های داخلی می باشد. این ویژگی در ساختمان هایی که هم از شمال و هم از جنوب نورگیر هستند بیشترین استفاده را دارد.
۲) استفاده از کمپرسور اسکرال از نوع دیجیتال اینورتر: این ویژگی به تنهایی می تواند مصرف برق را به میزان قابل ملاحظه ای کاهش دهد.
۳) امکان طول لوله کشی در متراژ بالا
به صورت عمودی : ۵۰ متر
به صورت افقی: ۱۰۰ متر
مجموع طول لوله کشی به صورت عمودی ، افقی و شاخه ها تا ۲۵۰ متر، اختلاف ارتفاع بین دو شاخه حداکثر ۱۵ متر می باشد.
۴) امکان کنترل هر یونیت داخلی به صورت مجزا
۵) امکان استفاده از دستگاه برای تولید گرمایش (Heat pump) در زمستان
۶) تنوع در استفاده همزمان از انواع یونیت داخلی (کاستی، دیواری، سقفی توکار و کانالی)



معایب استفاده از V.R.F

۱) در صورت کوچکترین نشتی گاز در مسیر لوله کشی کل سیستم دچار مشکل می شود ( به دلیل عدم توازن و فشار گاز درون شاخه ها) و فرایند تولید سرما جهت کلیه ی یونیت های داخلی دچار اختلال می شود. پیدا کردن نشتی لوله مسی بسیار سخت و هزینه بر است چرا که مبرد های مورد استفاده در VRF بدون بو و بدون رنگ هستند و احتمال تخریب جهت مشخص شدن محل نشت و عیب یابی لوله مسی صدمه دیده بسیار زیاد است و باید آن قسمت که دچار نشتی شده تعویض گردد.
۲) در صورت استفاده از دستگاه جهت تولید گرمایش باید به نکات ذیل توجه کرد:
۱-۲ استفاده از کمپرسور دستگاه جهت گرمایش مشمول هزینه برق می باشد، که با توجه به هزینه برق در کشور ایران است استفاده از آن جهت تولید گرمایش مقرون به صرفه نمی باشد.
۲-۲ در شرایط ایده آل جهت تولید گرمایش در زمستان به ازای هر ۱ ساعت تولید گرمایش، ۵ دقیقه تولید سرمایش نیز دستگاه خواهد داشت، این به دلیل عمل Reverse کردن کمپرسور دستگاه می باشد.
*پیشنهاد می شود جهت استفاده از دستگاه برای گرمایش توسط موتورخانه یا پکیج، آب گرم به پنل های داخلی (نوع سقفی توکار یا کانالی) که مجهز به کویل آب گرم شده اند رسانده شود و در زمستان از گرمایش مطبوع نیز بدون هزینه برق بهره مند شوید.
البته در این صورت شما مجاز به انتخاب دو نوع پنل داخلی بیشتر نیستید و دیگر امکان استفاده از پنل های دلخواه با سلیقه خود را نخواهید داشت، باید از پنل های سقفی توکار با فشار استاتیک pa30 و یا پنل های داخلی High static کانالی استفاده کنید.
۳) در صورت تغییر معماری امکان تغییر جای یونیت داخلی وجود ندارد. چرا که با کوچکترین تغیر فشار درون شاخه ها به هم می ریزد و باعث اختلال در تولید سرمایش در تمام یونیت های داخلی می شود.
با توجه به مزایا و معایب VRF به نظر می رسد استفاده از این دستگاه در هتل ها، در مناطق گرمسیر مقرون به صرفه و کاربردی باشد.

دستگاههای مالتی اسپلیت (MDV) کمپانی میدیا (Midea) نسل جدیدی از دستگاههای تهویه مطبوع ساختمانی بوده که با داشتن قابلیتهای متنوع و متفاوت، امکان تهویه مطبوع ساختمانهای مسکونی، اداری، تجاری و … را فراهم می سازد.
سیستم مالتی اسپلیت (MDV) هم به عنوان سیستم اصلی تهویه مطبوع پروژه ها و هم به عنوان سیستم کمکی می تواند مورد استفاده قرار گیرد.



از مشخصات ویزه سیستم مالتی اسپلیت (MDV) می توان به موارد زیر به طور خلاصه اشاره نمود:

۱- تنوع در یونیتهای داخلی و خارجی

امکان جانمایی دستگاهها در فضاهای مختلف با داشتن تنوع وسیعی از مدلهای یونیت داخلی، امکان استفاده از دستگاه در فضاهای با معماری های متنوع را فراهم می کند و نیز درمورد دستگاههای یونیت خارجی امکان نصب در ارتفاع بالاتر و پایین تر از یونیت داخلی وجود دارد.
در ضمن این دستگاهها هم بصورت هوا خنک (نصب در فضای آزاد) و هم بصورت آب خنک (نصب در موتورخانه) ارائه می گردد. (شکل زیر

vrf-1

۲- نصب با اشغال حداقل فضا و راهبری آسان

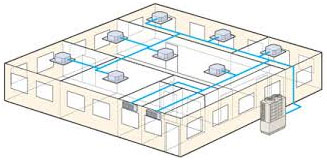

نصب دستگاههای مالتی اسپلیت حداقل فضا را اشغال نموده و نیز برای کاربران جهت راهبری و استفاده بسیار آسان می باشد.

vrf-2

۳- امکان لوله کشی طولانی و انعطاف پذیری در نصب vrf-3
۴-امکان اتصال یونیتهای داخلی متنوع به یونیت خارجی واحد (حداکثر ۶۴ یونیت داخلی)
۵- نگهداری دمای محیط در شرایط ثابت و استاندارد

دستگاههای مالتی اسپلیت قادر به تامین دمای مناسب و نیز نگهداری دمای فضا در شرایط مناسب با حداقل تغییرات با توجه به ترموستاتهای موجود می باشد.

vrf-4
۶- کارکرد آرام و بی صدا vrf-5
۷- یونیتهای داخلی متنوع و با طراحی جدید vrf-6
۸- کنترل دمای فضاها به صورت جداگانه و مستقل vrf-7
۹- استفاده از کمپرسورهای دیجیتال اسکرال

سیستمهای مالتی اسپلیت میدیا () با استفاده از کمپرسورهای دیجیتال اسکرال، امکان کنترل ظرفیت دستگاه را به صورت کاملا پیوسته و دقیق فراهم ساخته و با استفاده از تکنولوژی دستگاههای پیشرفته تهویه مطبوع روز دنیا، با امکان کنترل دما و نیز ظرفیت و در عین حال صرفه جویی در مصرف انرژی را ارائه می نمایند.

vrf-8 vrf-9
